L02 1L02 1
L02 1

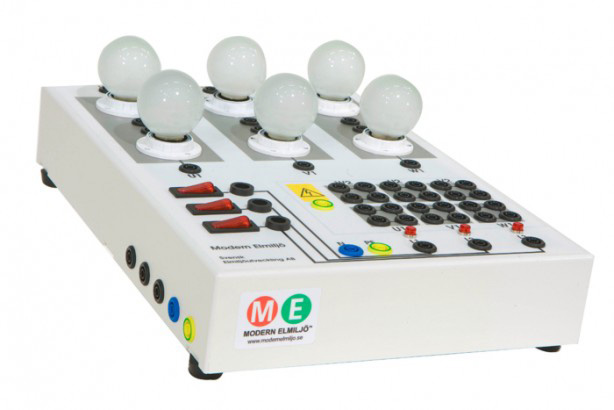

ELLÄRA COMBI

L02-1


Pedagogisk och  praktisk övningsUTRUSTNING som bygger på den egna upplevelsen av att iaktta, mäta och dra slutsatser.

Användning: I kursen Praktisk Ellära eller som fristående material i andra kurser där grundlägggande ellära ingår.
Grundläggande ellära. Spänning, ström, motstånd, Ohms och Kirchoffs lagar, enfaskretsar, fasförskjutning/fas-
kompensering, trefaseffekter, Y/D koppling, felsökning.
Spänning: 230 V/400 V  alt valfri spänning < 50 V AC/DC.
Utförande: Kraftig stålkonstruktion med tålig display. 6 st E14 lamphållare. Beröringsfria laboratoriekontakter. Brytare med dubbla indikeringslampor.
Mått: H 35 mm X B 25 mm X H 60 mm


111649 2
L02 3 Modul Kondensator3L02 3 Modul Kondensator3
L02 3 Modul Kondensator3

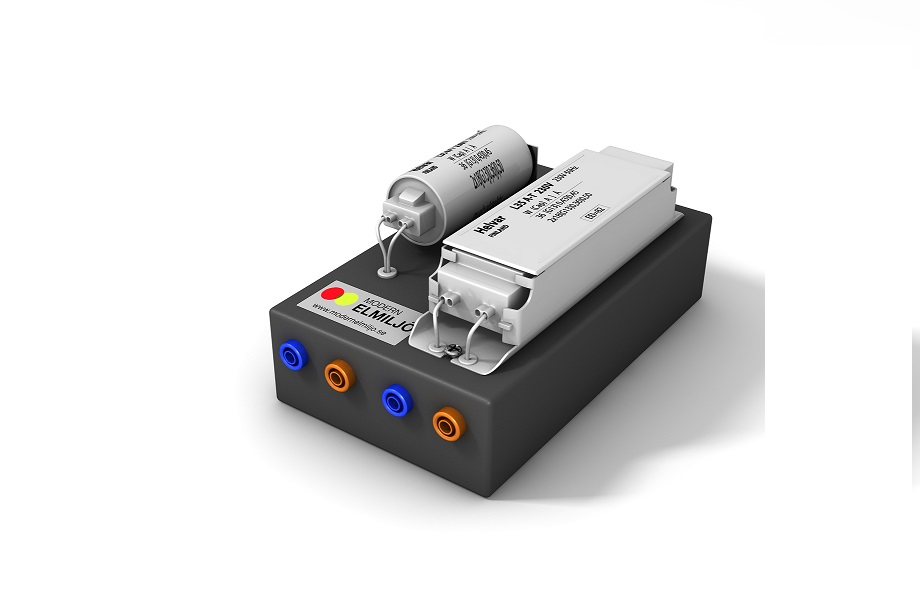

KONDENSATOR / SPOLE

L02-3

MODUL MED EN KONDENSATOR OCH EN SPOLE FÖR ÖVNINGAR MED ELLÄRA COMBI L01-2

Beröringsskyddade laboratorie - kontakter för anslutning.
Kondensator 4 mikrofarad
​​​​​​​Spole


2121
21

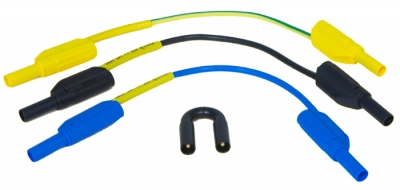

LABBSLADD / SET

L02-2

Labbsladdar i set  med anpassat antal och längder till L01-1 Elkvalitet.

Beröringsskyddade. Lamellstift Dia4 mm av förgylld mässing. Ledningsarea 2,5 mm. PVC.
600 V, CAT III. 1000 V CAT II. MAX 32 A

1 st Vit 15 cm
1 st Brun  15 cm
1 st Svart 15 cm
4 st Blå 15 cm
10 st Grön/Gul 15 cm
2 st Vit 30 cm
2 st Brun 30 cm
2 st Svart 30 cm
2 st Blå 30 cm
2 st Grön/Gul 30 cm
1 st Grön/Gul  50 cm
1 st Grön/Gul 100 cm

Fask2Fask2
Fask2

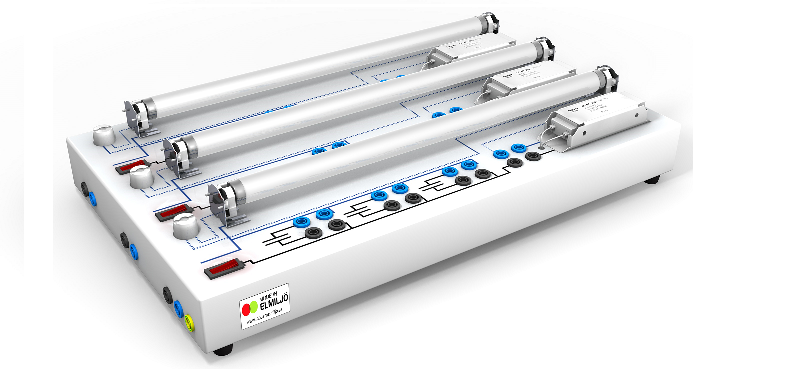

faskompensering

L03-1

lysrörslast med magnetiska drivdon.  För övningar med fas-kompensering. används till ellära combi L01-,Elkvalitet L01-1 eller fristående.

Kan anslutas enfasigt eller trefasigt. Symmetriskt eller osymmetriskt. Integrerade  I och urkopplingsbara kondensatorer i tre olika storlekar.
Ansluts med labbsladd. Beröringsskyddade labbkontakter och strömställare för varje fas.15 W lysrör​​​​​​​.
Mått: L 520 mm B 300 mm H 60 mm

2121
21

LABBSLADD / SET

L03-2

Labbsladdar i set  med anpassat antal och längder till L03-1 faskompensering.

Beröringsskyddade. Lamellstift Dia4 mm av förgylld mässing. Ledningsarea 2,5 mm. PVC.
600 V, CAT III. 1000 V CAT II. MAX 32 A
​​​​​​​
1 st Brun   50 cm
1 st Svart  50 cm
1 st Vit      50 cm
1 st Blå     50 cm
1 st Gul/Grön 50 cm
2 st Blå    15 cm
12 st  Svart Bygel


E142E142
E14

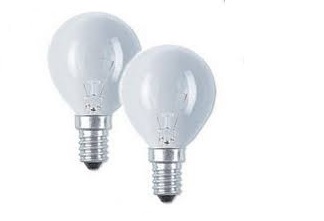

glödlampor e 14  230 V

VANLIGA GLÖDLJUS MED E 14 SOCKEL. ANVÄNDS TILL L01-1 ELLÄRA COMBI.


Spänning: 230 v
Effekt:
L02-4   25 W
L02-5   40 W

58345834
5834

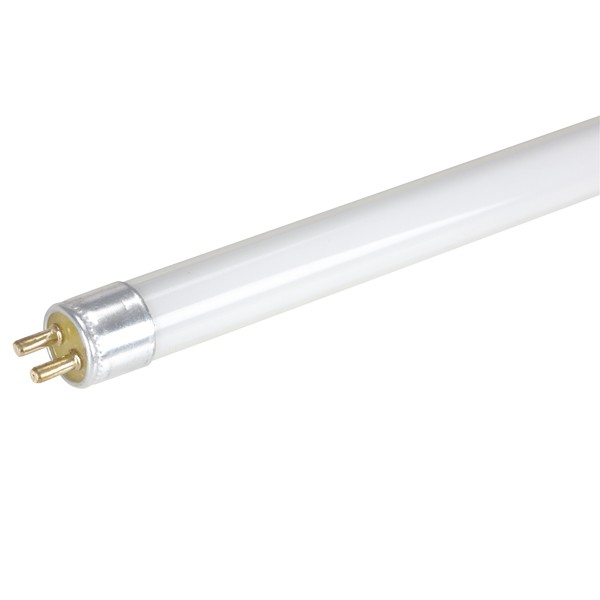

lysrör  15 w

L03-3

LYSRÖR FÖR L03-1 FASKOMPENSERING


Spänning:  230 V
Effekt:  15 W
